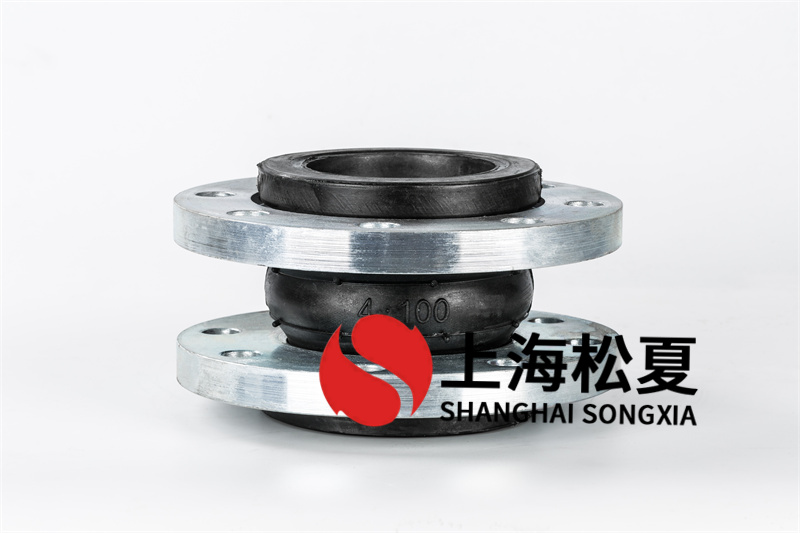

橡膠軟接頭安裝合理布局標準

橡膠軟接頭安裝合理布局標準

1.橡膠軟接頭安裝時，應規范使用各種各樣聯接件，防止橡膠軟接頭過多彎曲。橡膠軟接頭不可承擔徑向力，以防止毀壞橡膠軟接頭與射頻連接器中間連接。適度的配件和射頻連接器應選用，以防止額外地應力。布局時防止s形彎曲，由于s形安裝會導致橡膠軟接頭運動過量，提升部分流動阻力，減少其使用期限。

2.橡膠軟接頭彎曲逐漸處應按照孔徑D的1.5倍開展彎曲;在使用橡膠軟接頭的彎曲半徑應大于等于橡膠軟接頭的容許彎曲半徑，一般不宜低于橡膠軟接頭直徑的10倍。

3.橡膠軟接頭連接活動構件時，橡膠軟接頭長短不能超過其總健身運動范圍之內許可的半經，橡膠軟接頭不可承擔拉應力。

4.當聯接橡膠軟接頭的組件相對性挪動時，橡膠軟接頭不可歪曲。因而，當零件挪動時，只有在同一 平面內彎曲。這能通過更改三通接頭的視角來達到。

5.當橡膠軟接頭在各個平面圖彎曲時，一般采用比較長的橡膠軟接頭，并且在變換平面圖加彈簧吊架固定不動橡膠軟接頭。彈簧吊架事實上把橡膠軟接頭分為兩大類，每一部分都是在自已的平面內彎曲，并沒有扭曲。若是在實踐應用中不可防止橡膠軟接頭歪曲，應盡可能松掉橡膠軟接頭。

橡膠軟接頭安裝常見問題

1.禁止扭曲。在橡膠軟接頭安裝環節中，每一個拉應力在作業狀況下應當通過本身凈重消退(不會產生安裝地應力)。

抗扭轉安裝方法:兩邊直頭。先把一端固定不動到預訂扭矩上，隨后用手把另一端擰進來。用雙扳子擰到要求扭矩;一端是彎管，一端是直頭。將直頭螺帽輕輕地拉進螺牙內，將彎首端擺放到需要部位，用所規定的扭矩扭緊，用雙扳子將直頭扭緊到所規定的扭矩;

2.橡膠軟接頭應盡可能配置防電子裝置，按照其正常狀態安裝，防止接口處大幅度彎曲。

3.規范使用適宜的配件和射頻連接器能夠避免橡膠軟接頭的附加壓力。

4.防止外界損害。根據橡膠軟接頭安裝的合理布局固定，能夠避免外界機械設備對橡膠軟接頭產生的影響、橡膠軟接頭對零部件的摩擦作用及其橡膠軟接頭間的相互影響。比如外管應使用護線套、防磨擦件等維護。
